Генератор подключается к дому только через безопасную схему с переключателем нагрузки или блоком АВР (автоматического ввода резерва). Прямое подключение в розетку запрещено законом и опасно – оно создает обратную подачу напряжения в общую сеть, угрозу поражения током для электриков и соседей. Правильная схема подключения генератора к дому полностью изолирует дом от городской линии и обеспечивает контролируемое включение резерва.

Безопасная энергонезависимость: как правильно запитать дом от генератора

Представьте ситуацию: вы подключили генератор через удлинитель прямо в розетку, теперь щиток дымит, автоматы выбило. Что делать? Типичная ошибка, которая могла закончиться пожаром.

Когда свет отключают регулярно, генератор для дома становится необходимостью. Но его нельзя подключить как угодно – только через правильную схему. Иначе рискуете сжечь технику, устроить пожар, ударить током электрика на линии или получить штраф от энергослужбы.

Далее разберем: как подключить генератор к дому безопасно и законно, какие существуют схемы, что нужно для монтажа, и какие ошибки совершают 90% владельцев.

Как работает генератор и какие нагрузки он может питать

Что такое генератор

Генератор – это автономная электростанция: двигатель внутреннего сгорания крутит альтернатор, альтернатор производит переменное напряжение 220 или 380 вольт. Как на большой электростанции, только маленькая и на бензине или дизеле.

Генераторы – это устройства ограниченной мощности. Если генератор на 3 кВт, а вы подключили 4 кВт нагрузки – он перегреется, может сгореть или просто заглохнет от перегрузки.

Что можно подключать: освещение, холодильник, циркуляционный насос котла, газовый котел, розетки для зарядок, роутер, телевизор, компьютер.

Что нельзя: весь дом сразу без ограничения, трехфазные станки к однофазному генератору, нагрузку выше номинала.

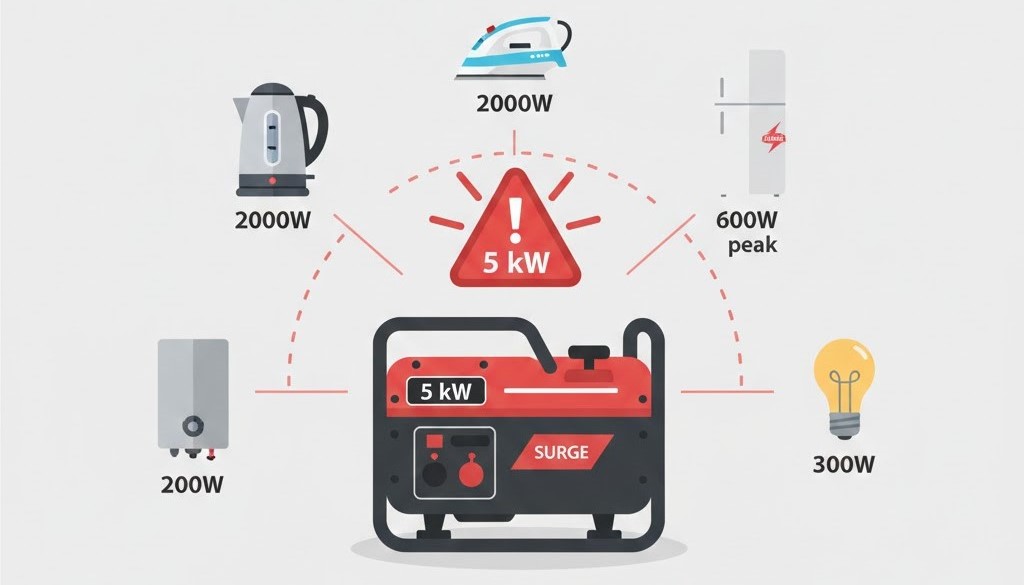

Пример из жизни: клиент решил купить генератор на 5 кВт, подключил котел (200 Вт), холодильник (150 Вт рабочих, 600 Вт пусковых), освещение (300 Вт), утюг (2000 Вт), чайник (2000 Вт). Включил все сразу – генератор заглох. Почему? 200 + 600 + 300 + 2000 + 2000 = 5100 Вт, а генератор тянет максимум 5000. Перегрузка.

Преимущества использования генератора в доме

Генератор дает автономное питание при авариях, гибкость размещения (можно поставить под навесом возле дома), совместимость с большинством бытовых приборов при правильном подборе мощности.

Главное – правильно его подключить. Даже если цена генератора мощностью 10 кВт составляет более 50 000 грн, он может сгореть за 5 секунд из-за ошибки в схеме.

Важно! Мощность генератора должна быть с запасом от планируемой нагрузки. Лучше взять генератор на 5 кВт под нагрузку 3.5 кВт, чем на 4 кВт “впритык”.

Базовые правила безопасности при подключении генератора

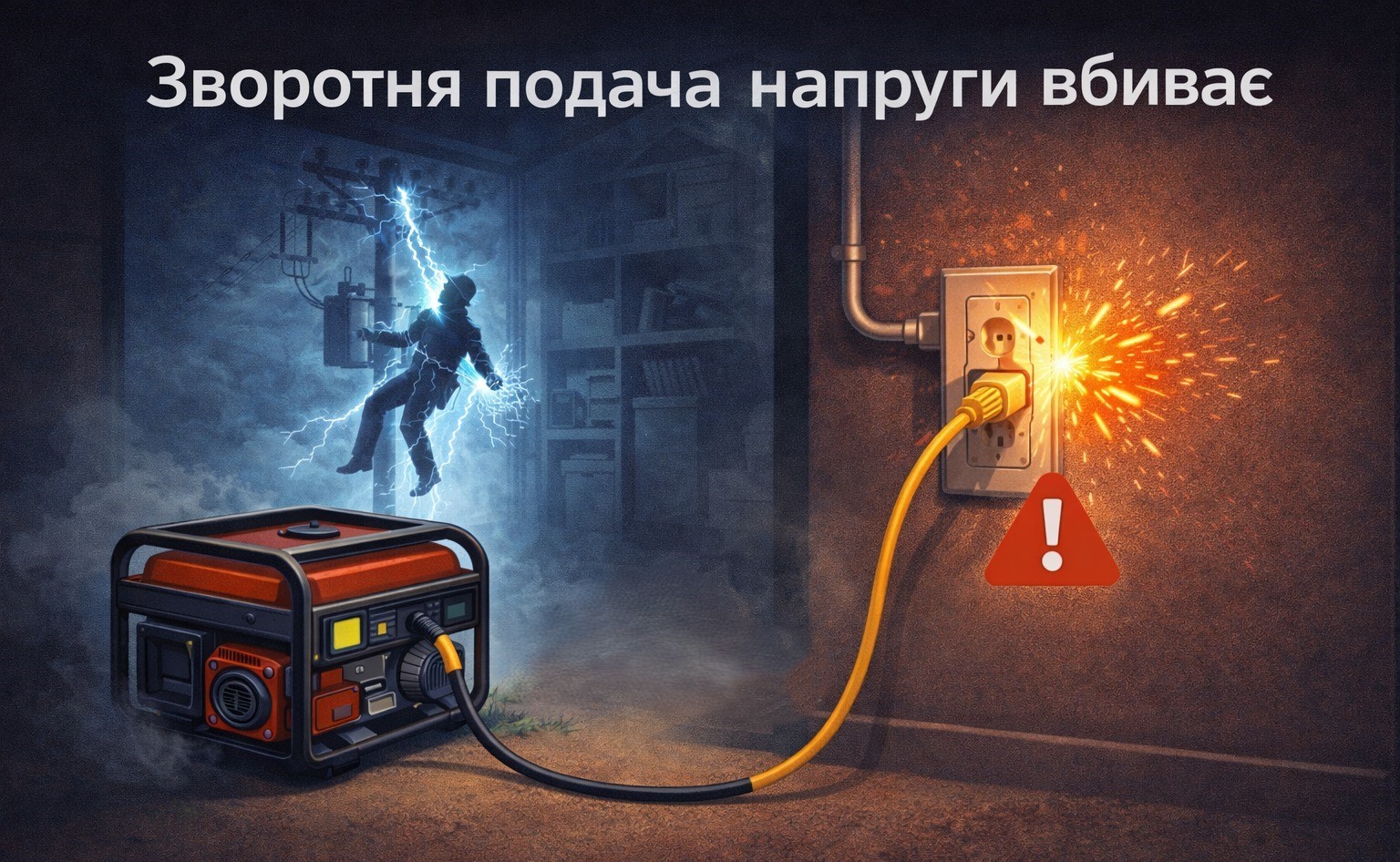

Главное правило номер один: НИКОГДА не подключать генератор в розетку дома. Почему? Потому что создается обратная подача напряжения в линию.

Что это означает на практике? Ваш генератор начинает питать не только ваш дом, но и соседей через общую линию. А где-нибудь на линии работает электрик, который отключил свет для ремонта. Он думает, что линия обесточена – а она под напряжением от вашего генератора. Риск смертельный.

К чему приводит неправильное подключение:

1. Поражение током электриков или соседей.

Обратите внимание! Генератор должен стоять снаружи дома, на расстоянии минимум 5 метров от окон и вентиляционных каналов. Выхлопные газы содержат угарный газ – он без запаха и смертельно опасен.

Подключение генератора к дому допускается только через механический или автоматический разрыв городской линии, чтобы исключить встречное включение и обратную подачу в сеть.

Основные схемы подключения генератора к дому

Ручной переключатель

Это классическая схема подключения генератора к дому, где используется рубильник с тремя положениями “Сеть – 0 – Генератор”. Работает просто: выключили основную сеть (положение “0”), включили генератор (положение “Генератор”).

Плюс такого решения – надежность, простота, доступная стоимость (переключатель стоит 500–2000 грн в зависимости от мощности). Минус – переключение выполняется вручную. Выключили свет ночью – надо вставать, идти к щитку, переключать.

Для дачи или частного дома, где владелец всегда дома – вполне подходит.

Полуавтоматическая схема

В этой конфигурации генератор запускается вручную (пошли, дернули шнур или нажали кнопку), но переключение нагрузки выполняет автоматика. Это компромисс между ценой и удобством при организации подключения генератора к дому.

Стоимость блока автоматики – от 3000 до 8000 грн в зависимости от мощности.

АВР – автоматический ввод резерва

АВР – это “умный” блок, который делает все сам. Пропал свет → АВР почувствовал → запустил генератор → подождал пока выйдет на рабочий режим → переключил дом на питание от генератора. Вернулся свет → АВР переключил обратно на сеть → заглушил генератор.

Схема подключения авр к генератору включает контроль наличия напряжения, переключающий модуль, защиту от встречного включения и автоматику запуска двигателя.

Это самая безопасная и удобная схема. Особенно актуально, если нужно понять как подключить генератор к трехфазной сети, где важен правильный распределение фаз и синхронизация.

Стоимость блока АВР – от 8000 до 25 000 грн в зависимости от мощности и функционала. Плюс монтаж – еще 5000–10 000 грн.

Наш клиент из частного дома поставил АВР на генератор 8 кВт. Говорит: выключили свет ночью – даже не проснулся, генератор сам завелся. Утром посмотрел в приложении на телефоне – отработал 6 часов, заглох сам когда свет вернулся. Удобство максимальное.

Советы экспертов: Для домов с котлами, насосами и холодильным оборудованием АВР обязателен. Котел не должен стоять без питания зимой – трубы замерзнут. Холодильник с продуктами тоже жалко терять.

Пошаговая инструкция подключения генератора к дому

Подготовка оборудования

Перед началом работ нужно:

1. Определить место установки генератора. Площадка под навесом, минимум 5 метров от окон, ровная поверхность, защита от дождя.

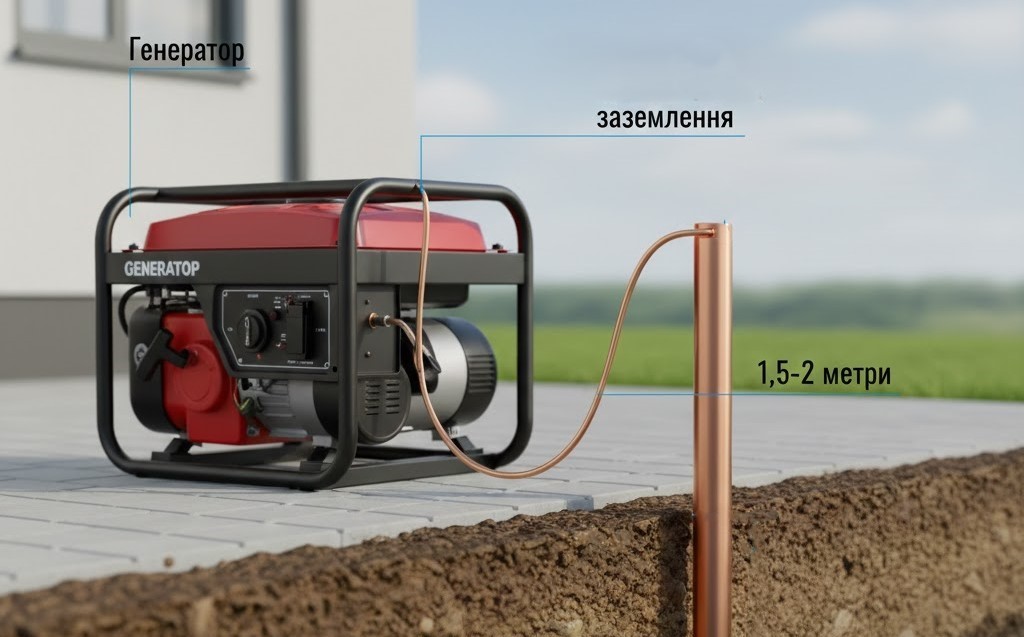

2. Организовать заземление. Штырь в землю на 1.5–2 метра, провод от корпуса генератора к штырю. Это защита от поражения током при пробое изоляции.

3. Подобрать кабель нужного сечения. Для генератора 3–5 кВт – минимум 3×4 мм² (три жилы по 4 квадратных миллиметра). Для 8–10 кВт – 3×6 мм² или 3×10 мм². Тонкий кабель будет греться, может загореться.

4. Проверить расчетную нагрузку. Составить список что будет работать, посчитать суммарную мощность, добавить 30% запаса.

Это основа, чтобы безопасно подключить генератор к дому.

Подключение через переключатель или АВР

Шаг 1: От счетчика идет основная линия к переключателю (вход “Сеть”).

Шаг 2: От генератора идет кабель к переключателю (вход “Генератор”).

Шаг 3: С переключателя идет выход на нагрузку дома (или на часть нагрузки – приоритетные потребители).

Шаг 4: Когда свет есть – переключатель в положении “Сеть”, питание идет от городской сети. Пропал свет – переключаем в положение “Генератор”, заводим генератор, питание идет от него.

Так выполняется корректное подключение генератора к дому с изоляцией от городской линии.

Запуск и проверка работы

После подключения выполняют следующие действия:

Проверка фазировки (для трехфазных схем) – чтобы фазы A, B, C шли правильно.

Измерение напряжения – должно быть 220–230 В для однофазного, 380–400 В для трехфазного.

Контроль частоты – должна быть 50 Гц (±1 Гц допустимо). Если частота скачет – техника может работать некорректно.

Тестовая нагрузка – включили котел, холодильник, освещение, посмотрели все ли работает стабильно.

Важно! Работы должен выполнять электрик с допуском к работам в электроустановках. Самостоятельное подключение без знаний – это риск для жизни и имущества.

Где размещать генератор и как обеспечить вентиляцию

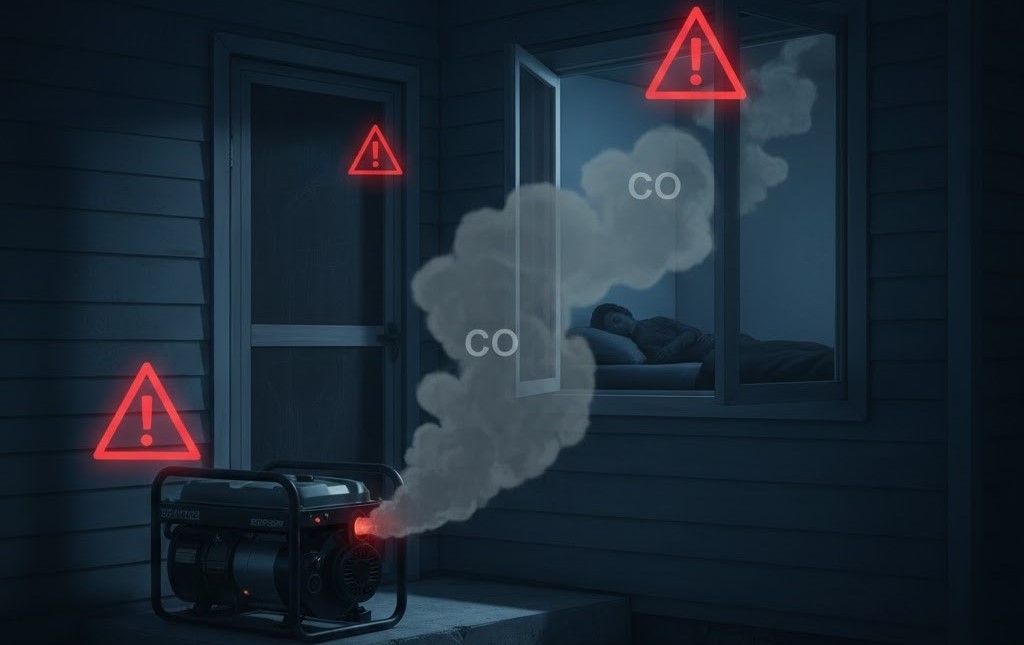

Генератор устанавливается на ровной площадке под навесом, не ближе 5 метров от окон и дверей. Почему так далеко? Выхлопные газы содержат угарный газ (CO) – он без запаха, не имеет цвета, убивает быстро.

Не допускается размещение:

– в гараже или доме (закрытое пространство – отравление);

– в котельной (там может быть котел – риск взрыва);

– на балконе (соседи будут дышать выхлопами).

Обратите внимание! Выхлоп не имеет выраженного запаха бензина – угарный газ отдельный и его не чувствуешь. Уснул – можешь не проснуться. Только улица!

Частые ошибки при подключении генератора

Ошибка №1: Подключение через розетку. Создает обратную подачу в сеть, опасность для людей, штрафы, уголовная ответственность.

Ошибка №2: Отсутствие заземления. При пробое изоляции корпус генератора будет под напряжением. Коснулись – ударило током.

Ошибка №3: Кабель неправильного сечения. Тонкий кабель греется, изоляция плавится, короткое замыкание, пожар. Клиент тянул генератор на 6 кВт кабелем 3×1.5 мм² – кабель грелся так, что руками не взять. Мы поменяли на 3×6 мм² – стало нормально.

Ошибка №4: Китайские переключатели без сертификатов. Купили на рынке за 300 грн, через месяц контакты подгорели, переключатель заклинило. Генератор работал одновременно с сетью – выбило автоматы, сожгло блок АВР. Ремонт 15 000 грн.

Ошибка №5: Перегрузка генератора. Подключили все сразу, генератор работает на пределе, перегревается, выхлоп черный, двигатель глохнет. Ресурс падает в разы.

Советы экспертов: Перед тем как подключить генератор к дому, обязательно выполните расчет мощности, купите качественное оборудование с сертификатами, наймите электрика с опытом. Экономия 5000 грн на монтаже может обернуться потерей техники или даже жизни.

Безопасность превыше всего: как правильно подключить генератор к дому

Итак, коротко.

Генератор подключается только через переключатель или АВР с обязательной изоляцией от городской сети. Никаких “через розетку”, “через удлинитель” – это криминал и опасность.

Конкретная схема подключения генератора к дому зависит от задач.

Дача, редкое использование: ручной переключатель (самое дешевое, 500–2000 грн за переключатель).

Частный дом, регулярные отключения: АВР (8000–25 000 грн за блок + монтаж), максимальное удобство.

Трехфазная сеть: только с электриком, который понимает как подключить генератор к трехфазной сети правильно (фазировка, баланс нагрузок).

Главные правила: разрыв городской линии (обязательно!), заземление (обязательно!), кабель правильного сечения, генератор только на улице, монтаж делает электрик.

Мы в Touch поможем вам выгодно купить генератор, подобрать переключатель или блок АВР и проконсультируем, как подключить оборудование безопасно.

Генератор подключают к дому только через переключатель или АВР с разрывом городской линии. Прямое включение в розетку запрещено. Самая безопасная схема – автоматический ввод резерва (АВР). Работы должен выполнять квалифицированный электрик. Генератор устанавливают только на улице минимум 5 метров от окон.
