Как подключить внешний аккумулятор к ИБП в квартире: инструкция для новичков
Подключить внешний аккумулятор к ИБП можно только если устройство изначально рассчитано на работу с внешними батареями. Напряжение АКБ должно строго совпадать с требованиями ИБП, соединение выполняется через предохранитель и кабели правильного сечения – иначе из строя выйдут и аккумулятор, и сам источник бесперебойного питания.
Свет отключили, а роутер, ноутбук и котёл должны работать. Первая мысль – подключить к ИБП внешний аккумулятор побольше и забыть о проблеме. Логично, но здесь есть подводные камни, о которых обычно узнают уже после того, как что-то сгорело. В этой статье – как сделать всё правильно: какой ИБП подходит, какой аккумулятор выбрать, как подключить аккумулятор к бесперебойнику, что посчитать и каких ошибок не повторять.
Можно ли подключить внешний аккумулятор к обычному ИБП?
Короткий ответ – не к любому. Давайте сначала разберёмся с терминами: ИБП – что это вообще такое?
Источники бесперебойного питания – это устройства, которые при отключении сети мгновенно переходят на питание от батареи и дают нагрузке продолжать работать. Внутри – зарядный модуль, инвертор и батарея. Именно зарядный модуль и есть узкое место: он рассчитан на конкретную ёмкость АКБ. Добавите слишком большую внешнюю – зарядник не справится, будет перегреваться, а батарея будет вечно полупустой.
Типы ИБП и их ограничения
Линейно-интерактивные – самые распространённые в квартирах. Внутри стоит батарея на 7–9 А·ч. Внешние АКБ большинство таких моделей не поддерживают: в документации нет клемм для внешнего подключения, зарядный ток 1–3 А. Подключите батарею на 100 А·ч – она будет заряжаться двое суток, а плата зарядки перегреется гораздо раньше.
Онлайн-ИБП – профессиональные устройства с двойным преобразованием. Лучше переносят нагрузку, часть моделей поддерживает внешние батарейные модули. Стоят дороже, но и возможностей больше.
ИБП с поддержкой внешних АКБ – устройства, у которых есть DC-клеммы или разъём Battery Pack. Именно с ними и работаем. В инструкции это обычно обозначено явно: "External Battery", "EBM", "расширение батарейного блока".

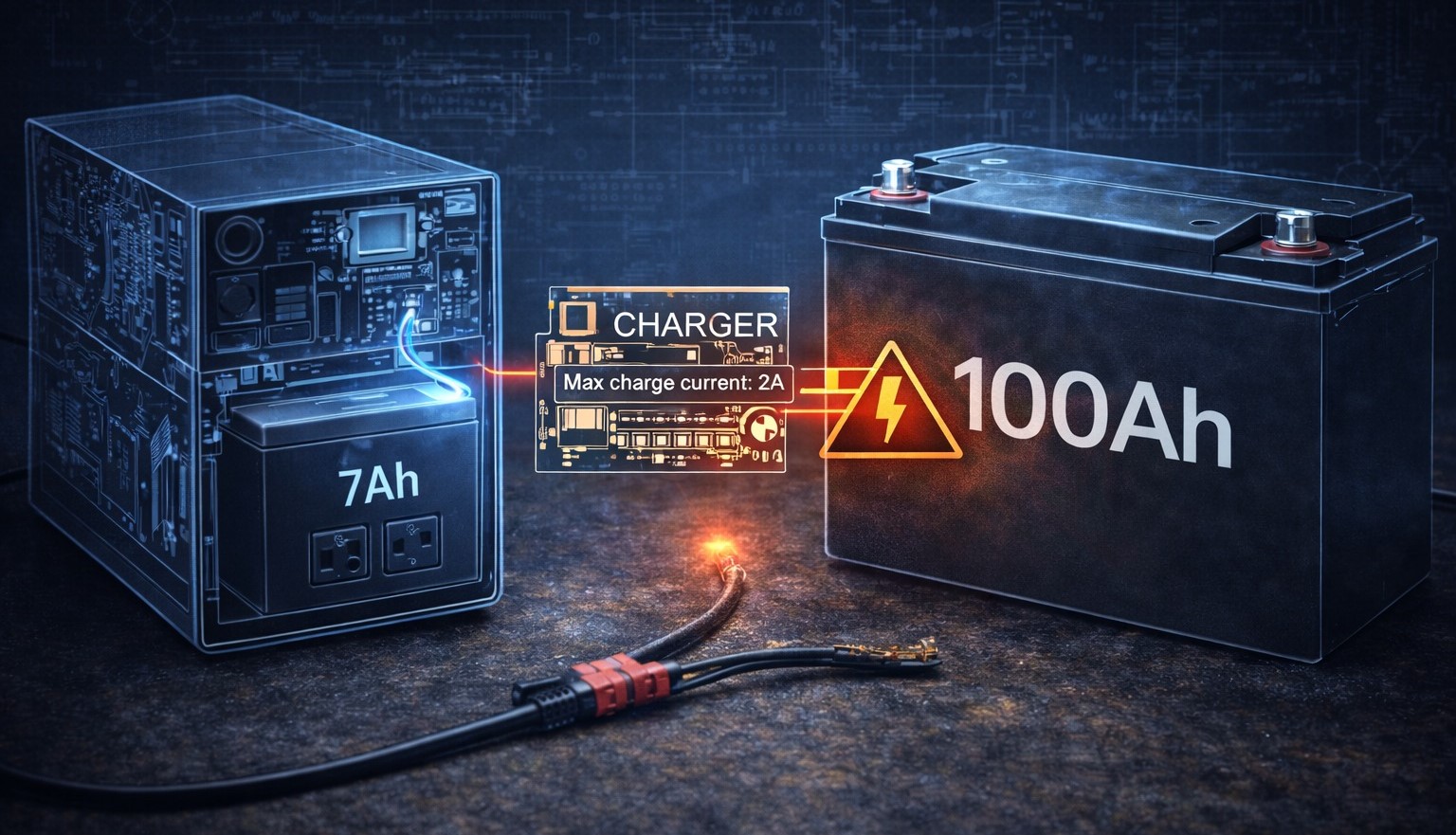

Важно! Если в документации ИБП нет прямого указания на поддержку внешних батарей – подключать их нельзя. Это не перестраховка: зарядный блок таких устройств рассчитан на штатную батарею 7–12 А·ч и физически не выдержит внешнюю ёмкость в 50–100 А·ч.
Какие ИБП поддерживают внешние батареи
Перед тем, как купить ИБП, ищите следующие признаки в характеристиках устройства:

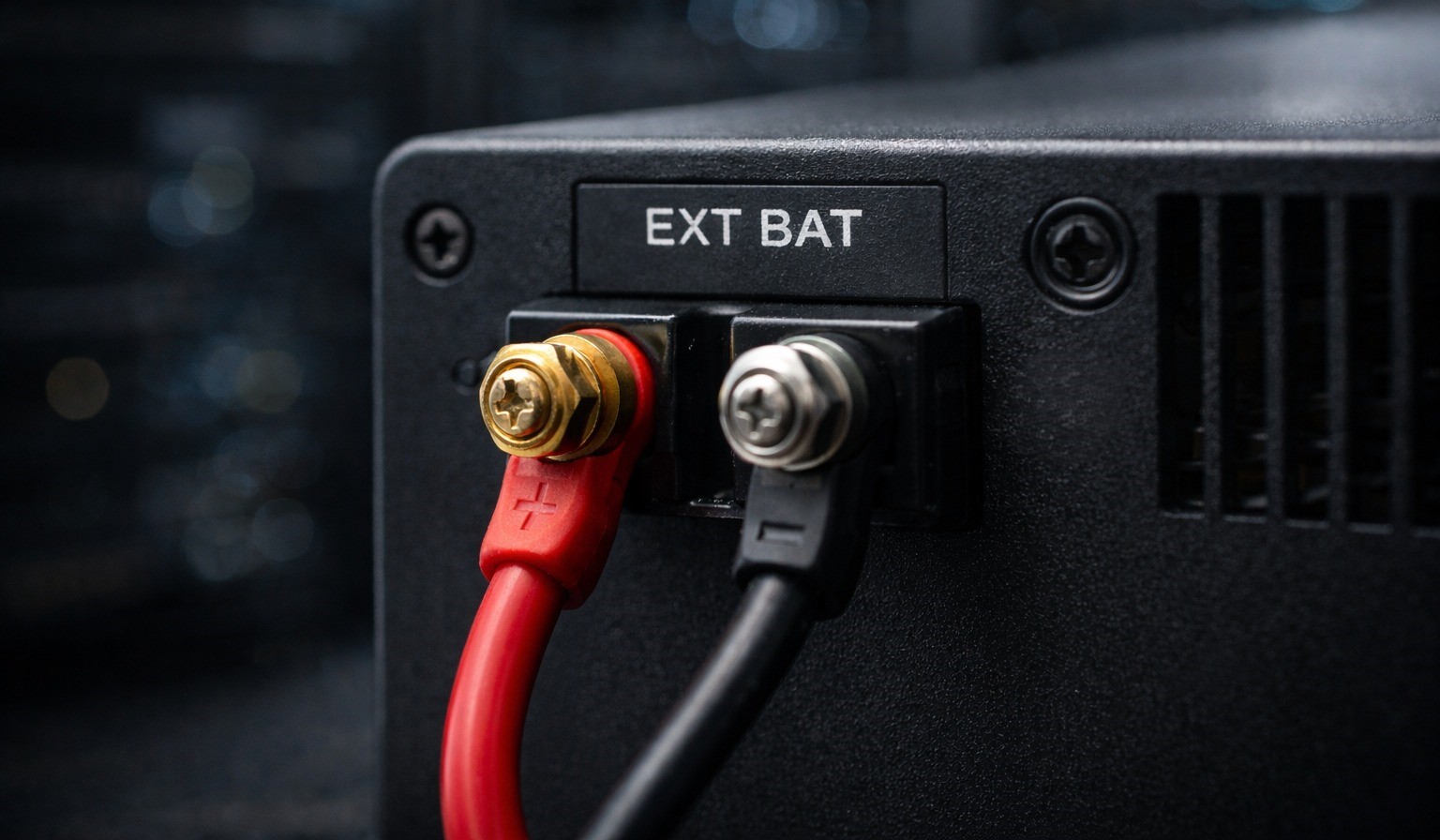

- наличие DC-клемм для подключения внешней АКБ (обычно обозначены "EXT BAT" или "Battery +/-");
- указание максимального тока зарядки внешней батареи (должно быть не менее 10–15 А для нормальной зарядки АКБ от 50 А·ч);
- поддержка нескольких батарейных модулей (EBM) – часто встречается у APC, Eaton, Powercom серий с литерой "T" или "X" в названии;
- диапазон напряжений внешней АКБ в документации – 12В, 24В, 36В или 48В.

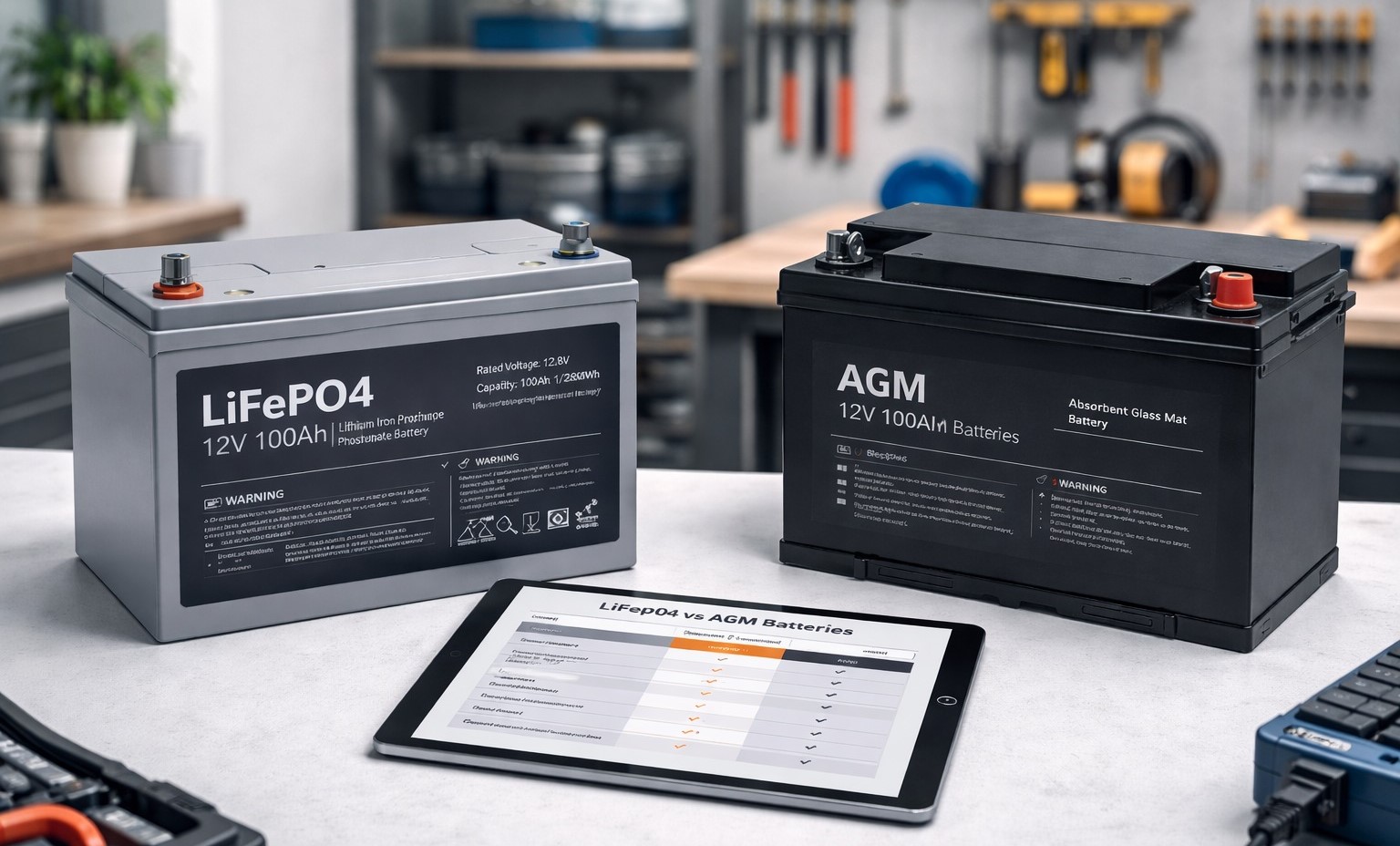

Какой аккумулятор подходит для ИБП в квартире
Здесь два параметра не обсуждаются: напряжение должно совпадать с требованиями ИБП, а тип батареи – соответствовать режиму использования. Остальное – уже детали.
LiFePO4 – если отключения частые и длительные
Литий-железо-фосфат выдерживает 3000–5000 циклов, держит стабильное напряжение под нагрузкой, не боится глубокого разряда и не выделяет газов. Для квартиры это важно: батарею можно поставить в кладовке или под столом без вентиляции. Весит в 2–3 раза меньше AGM той же ёмкости. Подробно о том, как выбрать такую батарею и на что смотреть – в материале LiFePO4 аккумуляторы: почему это лучший вариант для автономного питания.
Есть нюанс: не каждый ИБП умеет корректно заряжать LiFePO4. Профиль заряда у лития другой, и если ИБП не поддерживает соответствующий режим – батарея будет либо недозаряжена, либо со временем деградирует. Уточняйте совместимость до покупки.
AGM и GEL – классика для периодических отключений
Самые распространённые АКБ для бесперебойника. Не требуют специального зарядного профиля – большинство ИБП заряжает их "из коробки". Безопасны для квартиры: не текут, газов в буферном режиме почти не выделяют. Ресурс честный – 300–500 циклов. Если свет гасят раз в неделю на пару часов, AGM на 40–55 А·ч прослужит 3–5 лет. Если ежедневно – два года, потом замена. Чем AGM отличается от GEL и когда выбирать каждый – читайте в отдельных материалах: AGM аккумуляторы: особенности, плюсы и реальные ограничения и GEL аккумуляторы: чем отличаются и когда их стоит брать.
Совместимость по напряжению – это не мелочь
У каждого ИБП есть своё рабочее напряжение DC-шины: 12В, 24В, 36В или 48В. Подключаемый внешний акб должен давать ровно такое же напряжение. Если ИБП рассчитан на 24В, а вы подключаете одну 12В батарею – он просто не запустится или выдаст ошибку. Если подключите 36В к 24В-входу – выгорит силовая часть.
Обратите внимание! Несовпадение напряжения – самая частая причина гибели ИБП при самостоятельном подключении внешней батареи. Проверьте характеристики устройства дважды, прежде чем что-либо подключать.
Что нужно для подключения внешнего аккумулятора к ИБП
Необходимое оборудование
- Купить аккумулятор нужного типа и напряжения – выбираете исходя из предыдущего раздела.
- Кабели нужного сечения – рассчитываются по максимальному току (формула ниже). Не берите "что было": тонкий кабель под большим током греется и создаёт риск пожара.
- Предохранитель или автомат защиты – обязательно. Устанавливается максимально близко к батарее, до всего остального.
- Клеммы и коннекторы – обжимные, не скрутки. Скрутка под током – это нагрев и окисление контакта.
- Мультиметр – для проверки напряжения АКБ и полярности до подключения. Без него работать вслепую.
Схема подключения аккумулятора в ИБП
Базовая схема подключения аккумуляторов в ИБП:
АКБ → предохранитель → DC-вход ИБП
Если штатное напряжение ИБП выше, чем у одной батареи – используется последовательное подключение аккумуляторов. Плюс первой батареи соединяется с минусом второй – напряжение складывается. Две батареи по 12В дают 24В, четыре – 48В.
Если нужно увеличить ёмкость при том же напряжении – параллельное подключение аккумуляторов: плюс к плюсу, минус к минусу. Ёмкость удваивается, напряжение остаётся прежним. Важное условие при параллели: батареи должны быть одинаковой модели и одинакового уровня заряда на момент подключения.
Важно! Предохранитель ставится первым – до любых соединений с ИБП, максимально близко к клемме батареи. Если произойдёт короткое замыкание, именно он сработает первым и защитит всю цепь. Предохранитель после батареи – это как ремень безопасности, который пристёгивают после аварии.
Пошаговая инструкция подключения
Шаг 1. Проверьте характеристики ИБП
Это единственный шаг, который нельзя пропустить или сделать "на потом". Откройте инструкцию или страницу устройства и найдите три параметра: поддерживает ли ИБП внешние батареи, какое напряжение DC-входа и какой максимальный ток зарядки внешней АКБ. Если последний параметр меньше 10 А – батарею ёмкостью более 40–50 А·ч брать смысла нет: будет вечно полупустая, и зарядный блок будет работать на износ. Половина обращений в сервис начинается именно отсюда – люди пропускают этот шаг и потом удивляются.
Шаг 2. Выберите аккумулятор под свой сценарий
Когда с ИБП разобрались – выбор батареи становится простым. Частые отключения (несколько раз в неделю и чаще) – стоит купить аккумулятор LiFePO4. Ресурс в 8–10 раз выше AGM, вес меньше, обслуживания ноль. Редкие отключения – AGM или GEL: дешевле, проще в подборе, работают с любым ИБП без настроек. И снова: напряжение должно совпадать с требованиями ИБП – 12В, 24В, 36В или 48В. Это не технический нюанс, это обязательное условие.
Шаг 3. Рассчитайте сечение кабеля – не берите наугад
Вот где люди чаще всего экономят на спичках. Берут "что было под рукой" – и получают греющийся кабель, запах горелой изоляции и в лучшем случае – сработавший предохранитель. Ток в цепи считается элементарно:
I (А) = P (Вт) ÷ U (В)
Пример: нагрузка 600 Вт, напряжение батареи 12В → ток 50 А. Для 50 А нужен кабель сечением минимум 10 мм², лучше 16 мм². И ещё одно правило, которое часто игнорируют: длина кабелей – как можно короче. Каждый лишний метр даёт просадку напряжения под нагрузкой, а значит ИБП получает меньше, чем должен.
Тонкий провод – это перегрев, запах гари и риск пожара. Представьте, что вы качаете воду через соломинку: мотор гудит, а толку ноль. В электрике так же: чем мощнее приборы, тем толще должен быть кабель. Используйте только качественную многожильную медь – никакого алюминия или старых шнуров.
Если провод ощутимо греется при работе – он выбран неправильно. Не рискуйте техникой, лучше уточните у нас верное сечение под вашу нагрузку.
Шаг 4. Подключите АКБ к ИБП
Порядок действий строгий, отступать от него не стоит. Сначала – полностью отключите ИБП от сети и убедитесь, что он не под напряжением. Только потом берёте в руки кабели. Установите предохранитель на плюсовой провод АКБ, подключите кабели к клеммам ИБП, соблюдая полярность – плюс к плюсу, минус к минусу. До того как включить – проверьте мультиметром напряжение на клеммах: должно совпадать с номиналом батареи. Если цифра другая – ищите ошибку, не включайте.
Советы экспертов: Перед первым включением пометьте кабели цветом или маркером: красный – плюс, чёрный – минус. Звучит банально, но именно перепутанная полярность при следующем обслуживании – одна из самых частых причин выхода ИБП из строя.
Шаг 5. Протестируйте систему под нагрузкой – и не торопитесь
Многие включают, видят что "работает" – и считают задачу выполненной. Это ошибка. Нормальная работа в первые 30 секунд ничего не говорит о состоянии системы под реальной нагрузкой. Включите ИБП, подключите нагрузку и через 20–30 минут проверьте три вещи: нагрев кабелей (тёплые – норма, горячие – проблема с сечением), напряжение на клеммах АКБ под нагрузкой (не должно проседать более чем на 10–15% от номинала) и отсутствие посторонних звуков или запаха от ИБП. Если всё в порядке – система собрана правильно.
Как рассчитать время автономной работы ИБП с внешним аккумулятором
Формула расчёта
Сначала считаем полную энергию батареи:
Wh = Напряжение (В) × Ёмкость (А·ч) × КПД системы (0,80–0,90)
Пример: AGM батарея 12В 100 А·ч через ИБП с КПД 85%:
12 × 100 × 0,85 = 1020 Вт·ч
Время автономии при нагрузке 120 Вт (роутер + ноутбук):
1020 ÷ 120 = ~8,5 часов
При нагрузке 300 Вт (освещение + роутер + TV):
1020 ÷ 300 = ~3,4 часа
Практические сценарии
Роутер + ноутбук (~120 Вт): с AGM 12В 100 А·ч – около 8 часов. Хватит пережить ночное отключение.
Освещение + роутер + телевизор (~300 Вт): та же батарея – 3–3,5 часа. Уже не так радужно, но для коротких отключений вполне.
Холодильник (~150 Вт рабочих, пусковой ток до 600 Вт): обычный компьютерный ИБП на 600–1000 ВА не справится с пусковым током. Нужен ИБП с пиковой мощностью от 1500 Вт или гибридный инвертор.
Сравнение решений по сценариям
| Решение | Тип АКБ | Ёмкость | Нагрузка | Автономия | Примерный бюджет |
| Бюджетное (роутер + свет) | AGM 12В | 55 А·ч | 80–100 Вт | 5–6 часов | $80–150 |
| Среднее (квартира без котла) | AGM 12В | 100 А·ч | 200–250 Вт | 4–5 часов | $150–250 |
| Продвинутое (котёл + роутер + свет) | LiFePO4 24В | 50 А·ч | 300–400 Вт | 3–4 часа | $400–600 |
| Максимум (длительная автономия) | LiFePO4 48В | 100 А·ч | 500–800 Вт | 6–9 часов | $1200–2000 |
Обратите внимание! Реальная автономия всегда ниже расчётной на 10–20% – из-за потерь преобразования в ИБП, нагрева кабелей и реального КПД батареи. Закладывайте этот запас в расчёты заранее.

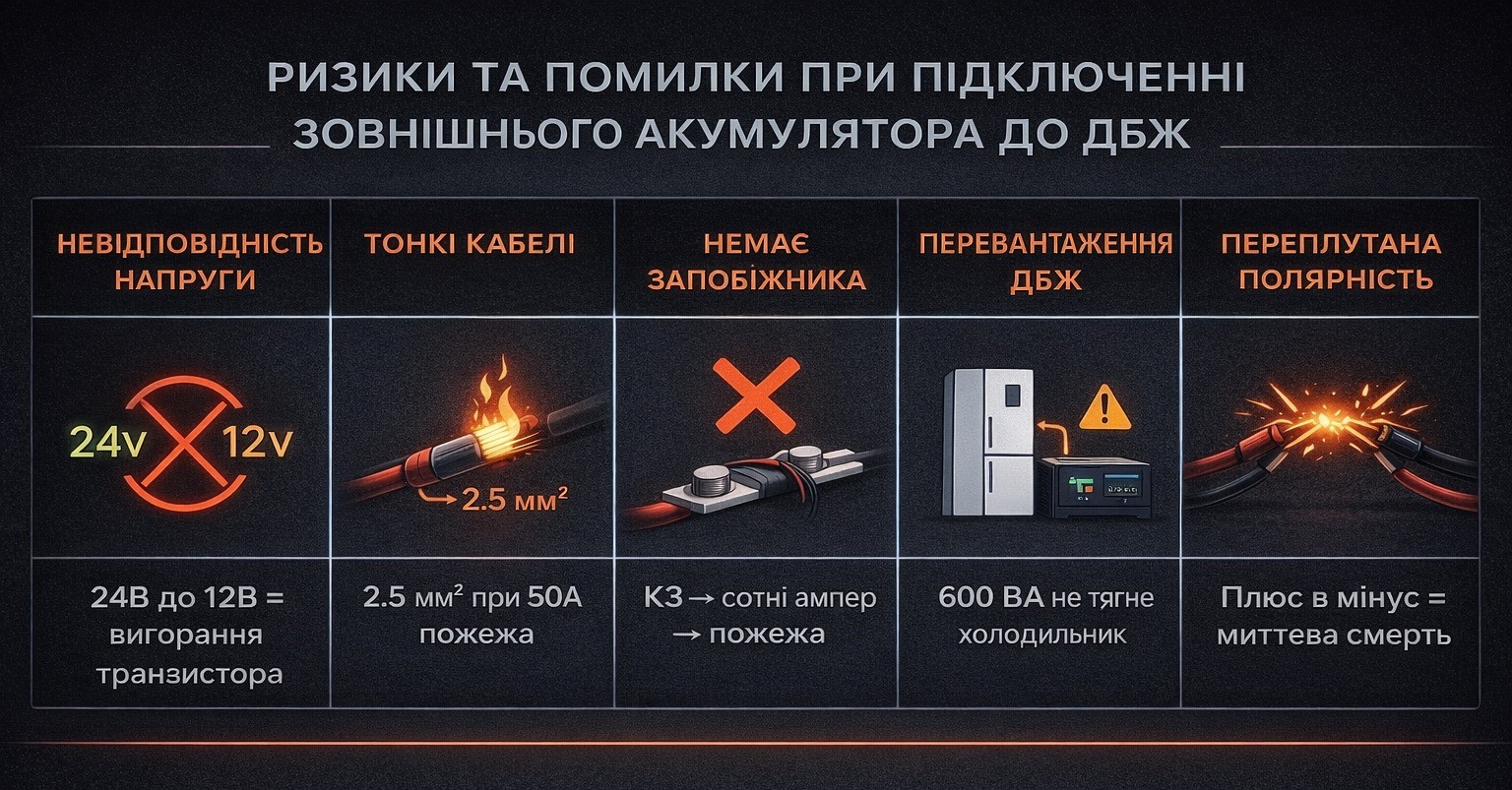

Риски и ошибки при подключении внешних АКБ к ИБП
Большинство поломок при самостоятельном подключении – не случайность. Это предсказуемый результат нескольких конкретных ошибок, которые повторяются снова и снова.
Несовпадение напряжения. Подключили 24В батарею к ИБП на 12В – выгорает силовой транзистор. Иногда сразу, иногда через несколько минут работы. Восстановлению не подлежит. Это не "может произойти" – это происходит каждый раз без исключений.
Слишком тонкие кабели. При токе 50А кабель 2,5 мм² греется до 80–90°С. Изоляция плавится, возникает короткое замыкание. Сечение кабеля считайте по формуле, не берите "что завалялось в гараже".
Нет предохранителя. При коротком замыкании ток из батареи может достигать нескольких сотен ампер. Без предохранителя – пожар за секунды. Предохранитель стоит 50–200 грн. Ремонт после пожара – совсем другие деньги, и это если повезёт.
Перегрузка ИБП. Подключили холодильник к ИБП на 600 ВА – при старте компрессора ИБП уходит в защиту. Если такое повторяется регулярно, силовая часть деградирует раньше срока.
Перепутанная полярность. Плюс в минус – мгновенный выход из строя и ИБП, и батареи одновременно. Проверяйте мультиметром до подключения. Всегда.
Обратите внимание! Если вам нужна длительная автономия – от 6 часов и выше – для целой квартиры, компьютерный UPS не лучший инструмент для этого. Он создан для кратковременного резерва. Для серьёзных задач правильнее сразу смотреть в сторону гибридного инвертора с АКБ – там другая архитектура, другой зарядный ток и возможность подключения солнечных панелей.
Три шага к безопасному подключению внешнего аккумулятора
Когда всё сделано правильно – человек раз в год вспоминает, что у него вообще есть ИБП с батареей, потому что система просто работает в фоне. Когда неправильно – приносят оплавленный корпус и вопрос "а можно починить?".
Разница между этими двумя сценариями – три вещи: убедиться что ИБП поддерживает внешние АКБ, подобрать батарею с правильным напряжением и поставить предохранитель. Всё остальное – детали, которые мы разобрали выше.
AGM – если отключения редкие и хочется потратить минимум. LiFePO4 – если система нужна надолго и всерьёз. А если хотите закрыть вопрос автономии для всей квартиры сразу – компьютерный UPS здесь не поможет, его архитектура для этого не предназначена. В таком случае правильный разговор уже про гибридный инвертор.
Как подключить внешний аккумулятор к ИБП безопасно: убедитесь в поддержке внешних АКБ, совместите напряжение DC-входа и батареи, установите предохранитель максимально близко к клемме АКБ, рассчитайте сечение кабеля по формуле I = P ÷ U, проверьте полярность мультиметром до включения. AGM – для периодических отключений, LiFePO4 – для частых и длительных. Для автономии всей квартиры на 6+ часов – гибридный инвертор.
